AL / AS UNF (GE-UNF)

•
•

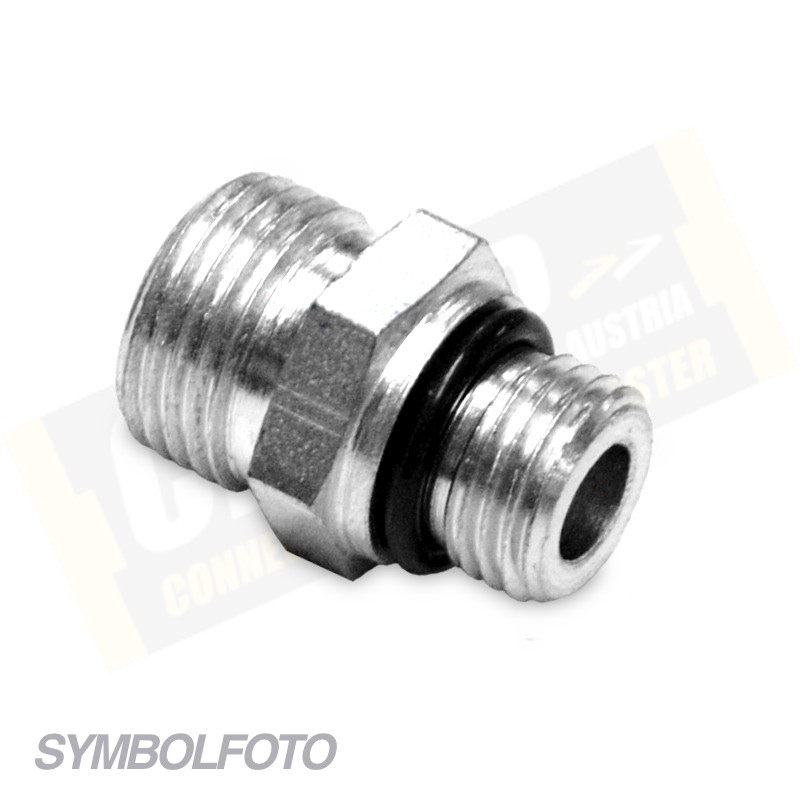

Přímé přípojky s těsněním na O-kroužek a závitem UNF/UN (ISO 11926)

Systém připojení 24°

DIN EN ISO 8434-1

	Typ	PN bar	Pro trubku AD mm	Závit A	Závit B	Kg
X - lehké L	XAL067/16-20UNF	315	6L	M 12x1,5	7/16"-20UNF	0,018
	XAL069/16-18UNF	315	6L	M 12x1,5	9/16"-18UNF	0,020
	XAL081/2-20UNF	315	8L	M 14x1,5	1/2"-20UNF	0,021
	XAL087/16-20UNF	315	8L	M 14x1,5	7/16"-20UNF	0,036
	XAL089/16-18UNF	315	8L	M 14x1,5	9/16"-18UNF	0,030
	XAL103/4-16UNF	315	10L	M 16x1,5	3/4"-16UNF	0,047
	XAL107/16-20UNF	315	10L	M 16x1,5	7/16"-20UNF	0,023
	XAL109/16-18UNF	315	10L	M 16x1,5	9/16"-18UNF	0,029
	XAL123/4-16UNF	315	12L	M 18x1,5	3/4"-16UNF	0,052
	XAL127/8-14UNF	315	12L	M 18x1,5	7/8"-14UNF	0,077
	XAL129/16-18UNF	315	12L	M 18x1,5	9/16"-18UNF	0,032
	XAL151.1/16-12UNF	315	15L	M 22x1,5	1.1/16"-12UNF	0,078
	XAL153/4-16UNF	315	15L	M 22x1,5	3/4"-16UNF	0,057
	XAL157/8-14UNF	315	15L	M 22x1,5	7/8"-14UNF	0,081
	XAL159/16-18UNF	315	15L	M 22x1,5	9/16"-18UNF	0,042
	XAL181.1/16-12UNF	315	18L	M 26x1,5	1.1/16"-12UNF	0,085
	XAL183/4-16UNF	315	18L	M 26x1,5	3/4"-16UNF	0,068
	XAL187/8-14UNF	315	18L	M 26x1,5	7/8"-14UNF	0,072
	XAL221.1/16-12UNF	160	22L	M 30x2	1.1/16"-12UNF	0,103
	XAL221.5/16-12UNF	160	22L	M 30x2	1.5/16"-12UNF	0,163
	XAL227/8-14UNF	160	22L	M 30x2	7/8"-14UNF	0,094
	XAL281.1/16-12UNF	160	28L	M 36x2	1.1/16"-12UNF	0,152
	XAL281.5/16-12UNF	160	28L	M 36x2	1.5/16"-12UNF	0,163
	XAL351.5/16-12UNF	160	35L	M 45x2	1.5/16"-12UNF	0,222
	XAL351.5/8-12UNF	160	35L	M 45x2	1.5/8"-12UNF	0,257
	XAL421.5/8-12UNF	160	42L	M 52x2	1.5/8"-12UNF	0,339
	XAL421.7/8-12UNF	160	42L	M 52x2	1.7/8"-12UNF	0,389
X - těžké S	XAS067/16-20UNF	630	6S	M 14x1,5	7/16"-20UNF	0,025
	XAS081/2-20UNF	630	8S	M 16x1,5	1/2"-20UNF	0,031
	XAS087/16-20UNF	630	8S	M 16x1,5	7/16"-20UNF	0,033
	XAS109/16-18UNF	630	10S	M 18x1,5	9/16"-18UNF	0,042
	XAS123/4-16UNF	630	12S	M 20x1,5	3/4"-16UNF	0,073
	XAS129/16-18UNF	630	12S	M 20x1,5	9/16"-18UNF	0,050
	XAS163/4-16UNF	400	16S	M 24x1,5	3/4"-16UNF	0,090
	XAS167/8-14UNF	400	16S	M 24x1,5	7/8"-14UNF	0,095
	XAS201.1/16-12UNF	400	20S	M 30x2	1.1/16"-12UNF	0,163
	XAS203/4-16UNF	400	20S	M 30x2	3/4"-16UNF	0,132
	XAS207/8-14UNF	400	20S	M 30x2	7/8"-14UNF	0,141
	XAS251.1/16-12UNF	400	25S	M 36x2	1.1/16"-12UNF	0,206
	XAS251.5/16-12UNF	400	25S	M 36x2	1.5/16"-12UNF	0,258
	XAS301.5/16-12UNF	400	30S	M 42x2	1.5/16"-12UNF	0,307
	XAS301.5/8-12UNF	400	30S	M 42x2	1.5/8"-12UNF	0,421
	XAS381.5/8-12UNF	315	38S	M 52x2	1.5/8"-12UNF	0,554
	XAS381.7/8-12UNF	315	38S	M 52x2	1.7/8"-12UNF	0,584
