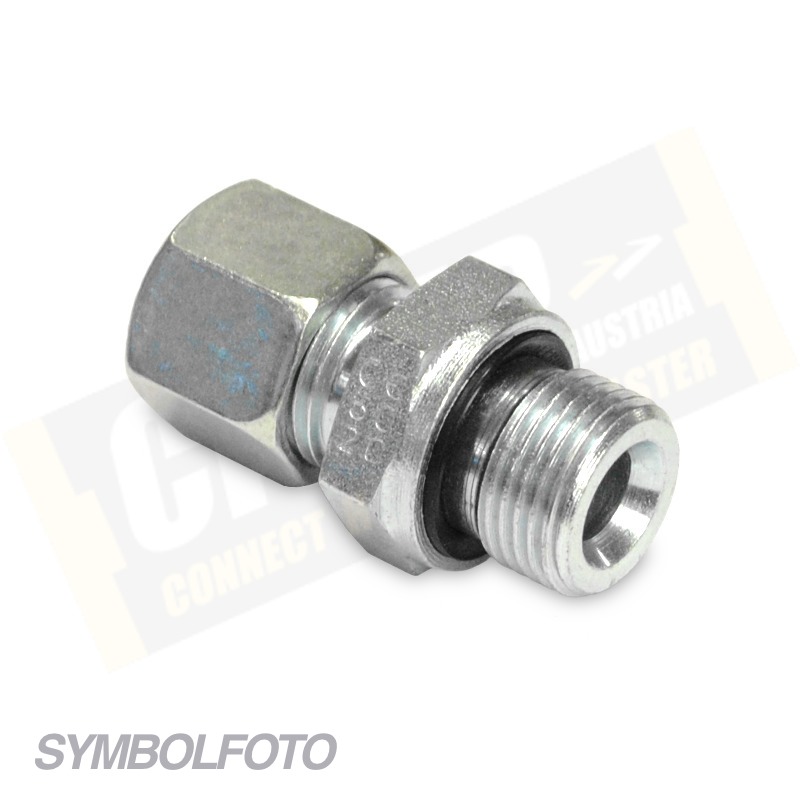

AL-WD / AS-WD R-závit (GE)

•
•

Přímé přípojky s těsněním WD

Systém připojení 24°

DIN EN ISO 8434-1

	Typ	PN bar	Pro trubku AD mm	Závit A	Závit B	Kg
X - lehké L	XAL06R1/2WD	400	6L	M 12x1,5	G 1/2"	0,06
	XAL06R1/4WD	500	6L	M 12x1,5	G 1/4"	0,03
	XAL06R1/8WD	315	6L	M 12x1,5	G 1/8	0,014
	XAL06R3/8WD	400	6L	M 12x1,5	G 3/8"	0,045
	XAL08R1/2WD	400	8L	M 14x1,5	G 1/2"	0,060
	XAL08R1/4WD	500	8L	M 14x1,5	G 1/4"	0,027
	XAL08R1/8WD	500	8L	M 14x1,5	G 1/8"	0,016
	XAL08R3/8WD	400	8L	M 14x1,5	G 3/8"	0,047
	XAL10R1/2WD	400	10L	M 16x1,5	G 1/2"	0,052
	XAL10R1/4WD	500	10L	M 16x1,5	G 1/4"	0,03
	XAL10R1/8WD	315	10L	M 16x1,5	G 1/8"	0,022
	XAL10R3/8WD	400	10L	M 16x1,5	G 3/8"	0,041
	XAL12R1/2WD	400	12L	M 18x1,5	G 1/2"	0,065
	XAL12R1/4WD	400	12L	M 18x1,5	G 1/4"	0,03
	XAL12R1/8WD	400	12L	M 18x1,5	G 1/8"	0,026
	XAL12R3/4WD	250	12L	M 18x1,5	G 3/4"	0,119
	XAL12R3/8WD	400	12L	M 18x1,5	G 3/8"	0,041
	XAL15R1/2WD	400	15L	M 22x1,5	G 1/2"	0,071
	XAL15R1/4WD	400	15L	M 22x1,5	G 1/4"	0,047
	XAL15R1WD	250	15L	M 22x1,5	G 1"	0,165
	XAL15R3/4WD	250	15L	M 22x1,5	G 3/4"	0,120
	XAL15R3/8WD	400	15	M 22x1,5	R 3/8"	0,049
	XAL18R1/2WD	400	18L	M 26x1,5	G 1/2"	0,070
	XAL18R1WD	400	18L	M 26x1,5	G 1"	0,152
	XAL18R3/4WD	250	18L	M 26x1,5	G 3/4"	0,134
	XAL18R3/8WD	400	18L	M 26x1,5	G 3/8"	0,066
	XAL22R1/2WD	250	22L	M 30x2	G 1/2"	0,091
	XAL22R1WD	250	22L	M 30x2	G 1"	0,190
	XAL22R3/4WD	250	22L	M 30x2	G 3/4"	0,104
	XAL28R1.1/2WD	250	28L	M 36x2	G 1.1/2"	0,210
	XAL28R1.1/4WD	250	28L	M 36x2	G 1.1/4"	0,262
	XAL28R1WD	250	28L	M 36x2	G 1"	0,165
XAL28R3/4WD	250	28L	M 36x2	G 3/4"	0,160
XAL35R1.1/2WD	250	35L	M 45x2	G 1.1/2	0,420
XAL35R1.1/4WD	250	35L	M 45x2	G 1.1/4"	0,275
XAL35R1WD	250	35L	M 45x2	G 1"	0,226
XAL42R1.1/2WD	250	42L	M 52x2	G 1.1/2"	0,345
XAL42R1.1/4WD	250	42L	M 52x2	G 1.1/4"	0,340
XAL42R1WD	250	42L	M 52x2	G 1"	0,322
X - těžké S	XAS06R1/4WD	500	6S	M 14x1,5	G 1/4"	0,03
	XAS08R1/2WD	500	8S	M 16x1,5	G 1/2"	0,060
	XAS08R1/4WD	500	8S	M 16x1,5	G 1/4"	0,027
	XAS08R3/8WD	400	8S	M 16x1,5	G 3/8"	0,047
	XAS10R1/2WD	400	10S	M 18x1,5	G 1/2"	0,052
	XAS10R1/4WD	500	10S	M 18x1,5	G 1/4"	0,030
	XAS10R3/8WD	400	10S	M 18x1,5	G 3/8"	0,041
	XAS12R1/2WD	400	12S	M 20x1,5	G 1/2"	0,065
	XAS12R1/4WD	500	12S	M 20x1,5	G 1/4"	0,30
	XAS12R3/4WD	250	12S	M 20x1,5	G 3/4"	0,119
	XAS12R3/8WD	400	12S	M 20x1,5	G 3/8"	0,041
	XAS14R1/2WD	630	14S	M 22x1,5	G 1/2"	0,098
	XAS14R3/8WD	630	14S	M 22x1,5	G 3/8"	0,074
	XAS16R1/2WD	400	16S	M 24x1,5	G 1/2"	0,093
	XAS16R3/4WD	400	16S	M 24x1,5	G 3/4"	0,154
	XAS16R3/8WD	400	16S	M 24x1,5	G 3/8"	0,085
	XAS20R1/2WD	400	20S	M 30x2	G 1/2"	0,141
	XAS20R1WD	400	20S	M 30x2	G 1"	0,260
	XAS20R3/4WD	400	20S	M 30x2	G 3/4"	0,150
	XAS25R1.1/4WD	315	25S	M 36x2	G 1.1/4"	0,410
	XAS25R1/2WD	420	25S	M 36x2	G 1/2"	0,19
	XAS25R1WD	400	25S	M 36x2	G 1"	0,270
	XAS25R3/4WD	400	25S	M 36x2	G 3/4"	0,245
	XAS30R1.1/2WD	315	30S	M 42x2	G 1.1/2"	0,550
	XAS30R1.1/4WD	400	30S	M 42x2	G 1.1/4"	0,420
	XAS30R1WD	400	30S	M 42x2	G 1"	0,340
	XAS30R3/4WD	400	30S	M 42x2	G 3/4"	0,420
	XAS38R1.1/2WD	400	38S	M 52x2	G 1.1/2"	0,565
	XAS38R1.1/4WD	400	38S	M 52x2	G 1.1/4"	0,570
	XAS38R1WD	400	38S	M 52x2	G 1"	0,550
